現場操作終端:

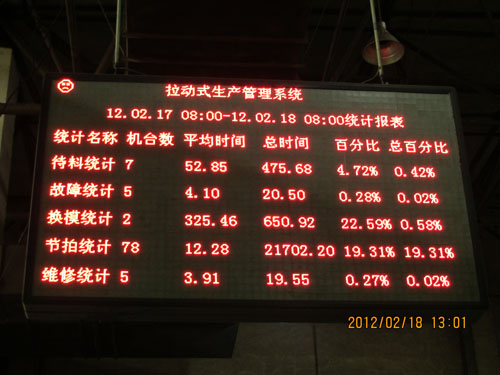

現場操作終端采用高性能的ARM處理器,,利用LED屏顯示,,提供電氣輸入接口,完成信號的采集,、顯示與發送,。下圖顯示程序的處理流程。
1,、采用工業網絡的無線免費頻段完成網絡通訊,,網絡通訊延時短,采用避免碰撞的協議算法,,確保傳輸數據的可靠性,。
2、提供8路數字輸入通道,,完成設備狀態信號的自動采集,,同時提供其它電氣輸入方式完成用戶自定義狀態的輸入。
3,、根據用戶預先設定的狀態規則,,提供設備狀態互鎖,確保設備狀態輸入信號的唯一性與準確性,。
4,、區域范圍內設備故障報警,,采用實時多任務處理機制完成設備故障的區域報警,并確保數據通訊與界面顯示的并發處理,。
數據管理中心:

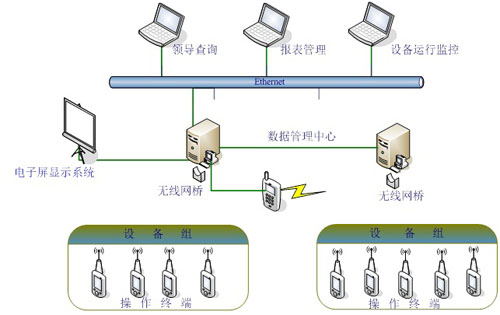

數據管理中心為一組服務器,,完成設備狀態信息的采集、處理,、顯示與共享等功能,是系統的核心處理部分,。
1,、數據管理中心終端為與現場終端為一對多關系,系統采用多線程技術實現數據的高速采集,,確保操作終端發出命令1秒內服務器即響應,,保證所有終端數據的實時性和準確性。
2,、所有狀態重要性的判斷,,為防止現場操作工誤操作,數據中心采用線性排隊技術確認所有狀態的重要性,,對所有狀態做自適應的處理,,確保狀態執行順序?yàn)橄冗M(jìn)先出。
3,、為確??蛻舳藢?shí)時瀏覽現場設備狀態信息,系統提供多類型的數據存儲功能,。系統根據數據流業務類型,,提供實時庫、歷史庫,、統計庫與日志記錄等方式存儲數據,。
4、數據管理中心根據預先設定的規則和客戶類型做數據判定,,確保生產數據,、狀態數據與統計數據的協同處理。設備故障信息通過界面顯示后,,由通信模塊發送到指定維修工手機,,并提供報警呼叫功能,確保設備故障發生10秒內,,維修工獲得到設備的序號與故障明細,。
數據管理中心通過獲取庫房原材料庫的元件信息,結合設備的維修狀 態,,自動生成機臺維修費用報表,,并按月自動結算設備費用,。
數據管理中心根據設備的待料狀態、換工裝狀態與運行狀態,,自動統計設備的運行效率與生產節拍,,為改善工藝提供數據依據。

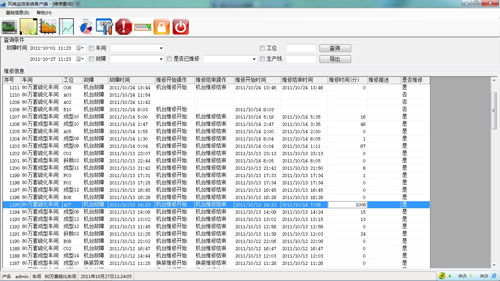

5,、數據管理中心采用大型數據庫存儲設備狀態數據,,利用高性能的存儲過程完成數據的大容量檢索,在網絡內所有工作站都可以實時瀏覽設備數據,,設備實際狀態與顯示時間相差間隔小于3秒,,歷史數據與統計數據的查詢也可快速完成。
數據管理中心根據企業ERP系統的數據要求,,自動生成數據報表,,按照設定的時間間隔上傳到指定的FTP目錄,完成企業信息的交互,。
