1,、系統簡述：

胎面斷面厚度測量系統（在線式）是專門為胎面擠出機在生產胎面過程中自動測量壓出半制品的厚度情況的設備。

為適應不同生產線要求,，滿足客戶對在線實時性的要求,，最新開發線激光在線厚度測量系統,。

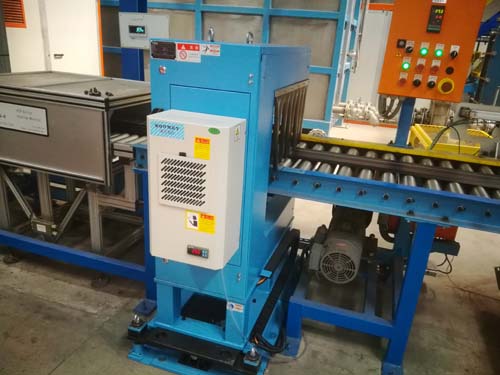

該系統采用C型架結構，安裝于胎面壓出線上,，對壓出胎面斷面的實時厚度,、寬度進行測量，并計算出斷面各點厚度,、寬度,，同時可以對各點設定誤差范圍，實時監控胎面厚度及關鍵尺寸的變化情況,，并進行報警輸出,。

2、技術指標：

傳感器類型：線激光傳感器,，可實時測量胎面斷面輪廓尺寸,；

厚度測量范圍：40mm；

寬度測量范圍：450mm,；

厚度測量精度：0.1mm,；

寬度測量精度：0.5mm,；

采樣頻率：max5次/秒；

適用聯動線速度：60m/min,；

工作電壓：AC220V 50Hz,；

3、系統功能：

測量出擠出胎面的寬度,；

測量出擠出胎面的厚度,；

根據擠出胎面的寬度和厚度形成胎面輪廓；

計算出擠出胎面橫截面積,；

與標準輪廓的對比與分析,；

部件對稱性的對比與分析；

對部件特殊部位進行局部放大分析,；

根據擠出胎面的寬度和厚度與標準值比較并輸出聲光報警,；

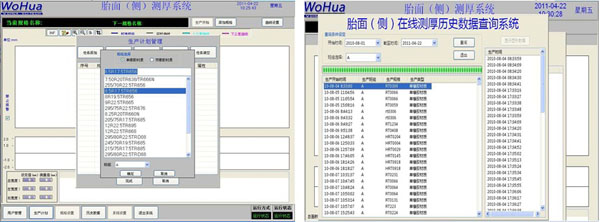

所有測量資料長期保存三年以上，并可隨時打印或顯示,，以便進行質量追溯。
