1,、系統簡述：
針對S型壓延機生產線的特點和壓延輥筒的排列方式，厚度測量系統采用電渦流傳感器對上,、下膠片和掛膠簾布總厚度進行在線檢測,，為生產、技術,、質檢提供產品厚度測量條件,，為操作人員控制產品厚度提供依據，保證了生產膠片的質量水平,。
其中上,、下膠片測量各安裝左、右2點,，膠片總厚度測量安裝左,、中、右3點,。為了保證測量精度,，膠片總厚測量處需要增加高精度基準輥。

2,、硬件選型,、結構要求：

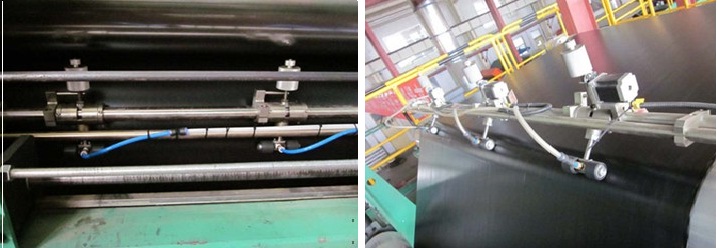

該測量系統采用進口高精度電渦流傳感器，利用支架上的可調節配重使?jié)L輪始終與壓延輥筒表面上的膠片接觸,，調節配重可實現滾輪與被測緊密接觸,，同時保證被測物不產生形變。在生產過程中輥距調節引起輥筒位置變化時，傳感器總成自動調節保證滾輪始終與被測物緊密接觸,，傳感器輸出隨被測物厚度的變化成線性輸出,。厚度信號經計算機處理顯示實時測量值和趨勢圖等畫面。

為保證測量的精度和穩定性,，對安裝支架和結構作如下具體要求：

• 滾輪的材質采用3Cr13材料,，保證材料磨損及受粘膠影響，傳感器總體寬度為120mm,，間距為80mm,；

• 安裝支架的橫梁強度，確保安裝精度,、強度要求,；

• 配重輪的軸長設計，要充分考慮上,、下膠片安裝位置偏小的因素,，確保安裝尺寸；

• 所有機械結構上,，螺釘要做到防松動丟落,，以免造成壓延主機的損壞；

• 傳感器數據線的加粗和防護,，確?，F(xiàn)場的長期使用；

• 總厚基準輥直徑應大于300mm,，確保測量的穩定性,。

•

 該系統主要配置由以下幾部分組成：

• 上、下膠片與掛膠簾布厚度采集系統,；

• 工業專用控制計算機,；

• PLC控制系統；

• 可視化上位檢測系統軟件,；

• 其它附屬設備,。

3、系統軟件功能：

• 采集傳感器數據（被測物體厚度信號采集）,；

• 生產品種工藝參數設定,；

• 被測物體厚度實時顯示；

• 生產數據存儲功能,；

• 歷史數據查詢功能,。

4、系統測量范圍,、精度要求：

• 上膠片厚度范圍：0-2mm,，測量精度：≤±0.025mm,；

• 總厚膠片厚度范圍：0-3mm，測量精度：≤±0.025mm,；

• 適應生產線速度：50m/min,；

• 分辨率：0.005% FSO,；

• 頻率響應：25Khz,；

• 適應溫度范圍：-50oC-150 oC。
